NORTH STAR PVM 系列便携式高压探头。主要用于通用及要求高频响应场合。 可以应用在自动触发、准分子激光系统测试、EMI 测试系统等领域。出厂前已经标定好，可以直接使用。产品通常与 1 兆欧示波器配合使用。但是，我们也可以提供选择开关对测量进 行补偿、比如与10兆欧阻抗的仪表进行匹配。 在PVM-1—PVM-6 或者PVM-12 后面增加-2, 可将变比改成 2000：1 . * 对于纳秒脉冲 及较长线缆【30FT/9M] 推荐 采用93欧姆线缆。 |
|
2. NORTH STAR VD 系列落地式高压探头实际皮实，适于每天常用。可以应用于电视、雷达、粒子加速器等 领域使用。产品出厂前对其高频、低频 部分均进行了标定。尽管线缆长度超出脉冲持续时间，高频线缆可能引起的不准确已经出厂前进行了补偿。因而，可以直接进行使用。 |
|

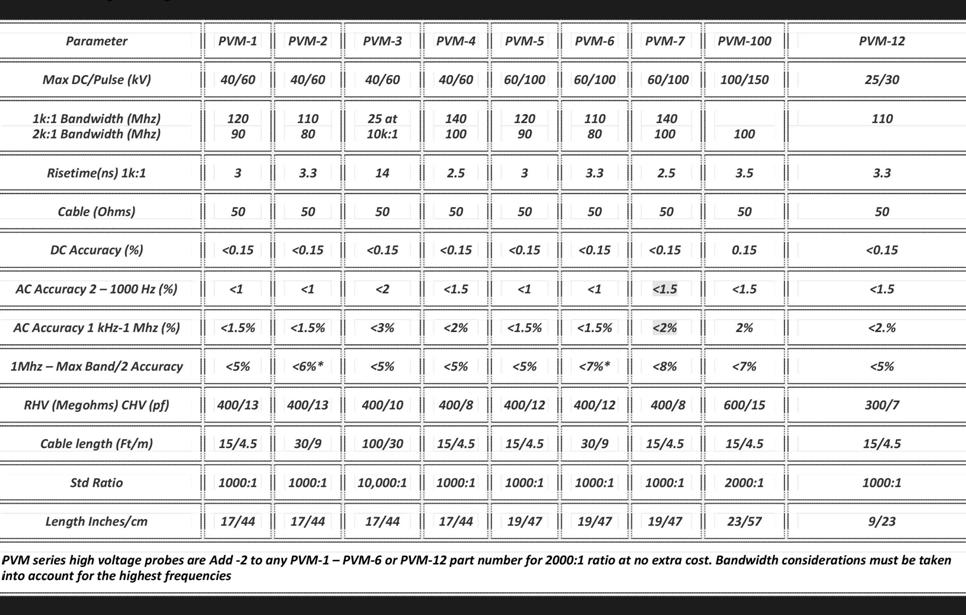

Model Number |
PVM-1 |
PVM-2 |
PVM-3 |
PVM-4 |
PVM-5 |
PVM-6 |
PVM-7 |
PVM-100 |
PVM-11 (PVM-10) |
PVM-12 |
|
Max DC/Pulsed V (kV) |
40/60 |
40/60 |
40/60 |
40/60 |
60/100 |
60/100 |
60/100 |
100/150 |
10/12 |
25/32 |
|
Max Frequency (Mhz.) |
90 |
90 |
25 |
120 |
80 |
80 |
120 |
90 |
30 |
50 |
|
Cable Impedance (ohms) |
50 |
50* |
50 |
50 |
50 |
50* |
50 |
50 |
50 |
50 |
|
DC - 2 Hz.accuracy(%) |
<0.15 |
<0.15 |
<0.15 |
<0.15 |
<0.15 |
<0.15 |
<0.15 |
0.15 |
<0.15 |
<0.15 |
|
2 Hz. - 200 Hz. accuracy(%) |
<1 |
<1 |
<2 |
<1.5 |
<1 |
<1 |
<1.5 |
<1.5 |
<1.5 |
<1.5 |
|
200 Hz. - 5 Mhz. accuracy |
<1.5% |
<1.5% |
<3% |
<2% |
<1.5% |
<1.5% |
<2% |
2% |
<2.% |
<2.% |
|
> 5 Mhz. Accuracy |
<4% |
<6%* |
<4% |
<5% |
<4% |
<6%* |
<4% |
6% |
<4% |
<4% |
|
Input R/C (Megohm/pf) |
400/13 |
400/13 |
400/10 |
400/8 |
400/12 |
400/12 |
400/9 |
600/15 |
100(50)/15 |
300/7 |
|
Cable Length (ft./m) |
15/4.5 |
30/9 |
100/30 |
15/4.5 |
15/4.5 |
30/9 |
15/4.5 |
15/4.5 |
15/4.5 |
15/4.5 |
|
Standard Divider Ratio |
1000:1 |
1000:1 |
10,000:1 |
1000:1 |
1000:1 |
1000:1 |
1000:1 |
2000:1 |
1000:1 (100:1) |
1000:1 |
|
Length (inches/cm.) |
19/47 |
19/47 |
19/47 |
19/47 |
19/47 |
19/47 |
19/47 |
23/57 |
7/18 |
9/23 |
|
Model Number |
VD-60 |
VD-100 |
VD-150 |
VD-200 |
VD-300 |
VD-400 |
|
Max DC/Pulsed V (kV) |
60/105 |
100/160 |
150/230 |
200/300 |
300/420 |
400/550 |
|
Max Frequency (Mhz.) |
20 |
20 |
20 |
16 |
12 |
8 |
|
Cable Length (ft.) |
30 |
30 |
30 |
30 |
30 |
30 |
|
DC accuracy |
<0.1% |
<0.1% |
<0.1% |
<0.1% |
<0.2% |
<0.2% |
|
10 Hz. - 1 Mhz. Accuracy |
1 % |
1 % |
1 % |
2 % |
2.5 % |
3 % |
|
>1 Mhz Accuracy |
3 % |
3 % |
3 % |
3 % |
4 % |
4 % |
|
Resistance (Megohms) |
800 |
1600 |
2000 |
2800 |
4500 |
7000 |
|
Height (inches/cm.) |
20/50 |
24/60 |
30/75 |
40/99 |
54/135 |
72/180 |
|
Diameter (in/cm.) |
11/28 |
11/28 |
12/29 |
16/40 |
24/61 |
24/61 |
|
Capacitance (approx. pf) |
27 |
25 |
27 |
24 |
20 |
16 |
|
Base Diameter(in/cm.) |
10/25 |
10/25 |
12/30 |
20/50 |
30/76* |
30/76 |
|
Standard Divider Ratio |
10,000:1 |
10,000:1 |
10,000:1 |
10,000:1 |
10,000:1 |
10,000:1 |
